Le testeur multifonction basse température AWD-001 est conçu et fabriqué conformément aux méthodes ASTM équivalentes suivantes :
Point d'écoulement ASTM D97
Point de trouble ASTM D2500
Point de solidification Point de colmatage du filtre à froid : ASTM D6371 (principe équivalent)
Le testeur multifonction basse température AWD-001 est conçu et fabriqué conformément aux méthodes ASTM équivalentes suivantes :
Point d'écoulement : ASTM D97
Point de trouble : ASTM D2500
Point de solidification Point de colmatage du filtre à froid : ASTM D6371 (principe équivalent)
L'appareil de mesure multifonction basse température AWD-001 est conçu et fabriqué conformément aux méthodes ASTM équivalentes suivantes : point d'écoulement (ASTM D97), point de trouble (ASTM D2500) et point de colmatage à froid (principe équivalent à la norme ASTM D6371). Cet instrument permet de déterminer le point d'écoulement (ASTM D97), le point de trouble (ASTM D2500), le point de solidification et le point de colmatage à froid des produits pétroliers selon ces normes ASTM. Les tests de point d'écoulement (ASTM D97) et de point de trouble (ASTM D2500) sont les plus fréquemment demandés dans le cadre des contrôles de conformité de routine. L'AWD-001 a été conçu dès le départ pour fournir des données fiables sur ces points d'écoulement (ASTM D97) et de point de trouble (ASTM D2500), cycle après cycle, avec une intervention minimale de l'opérateur.

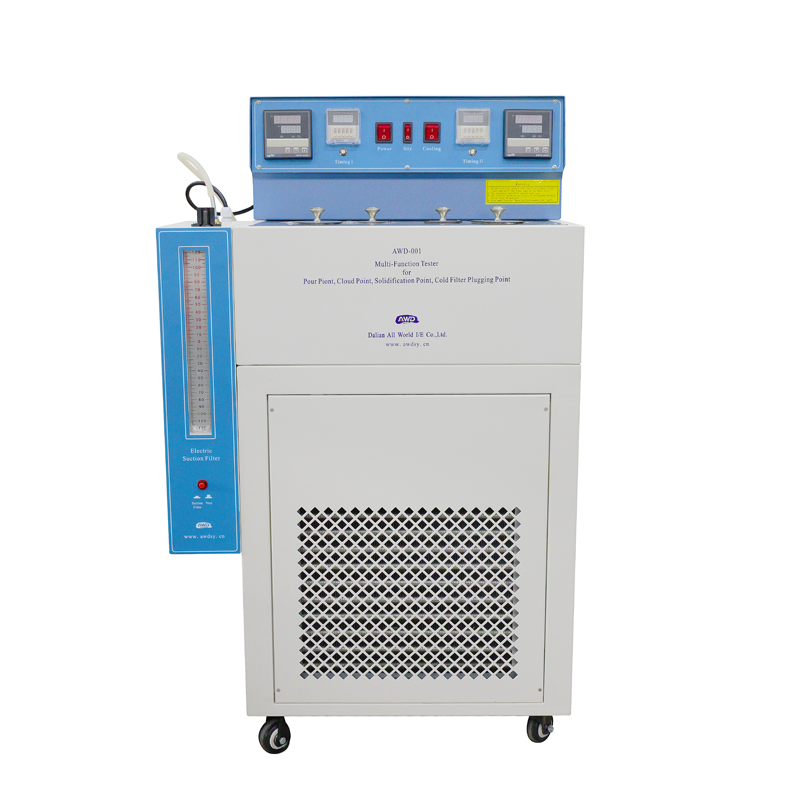

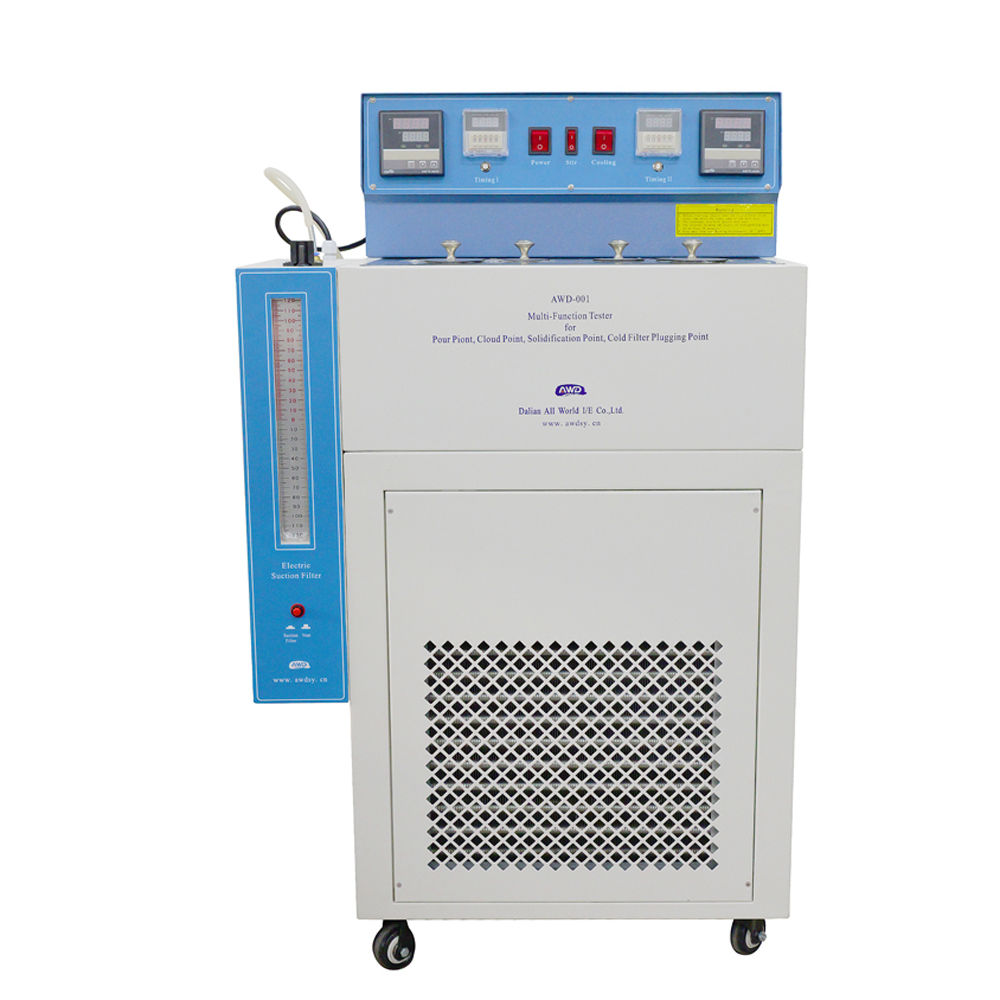

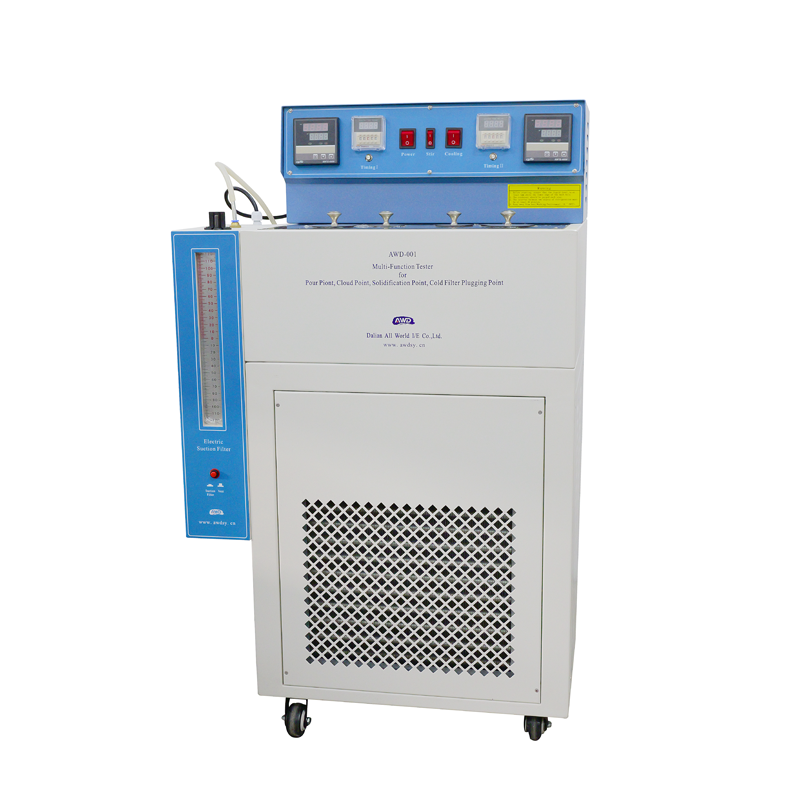

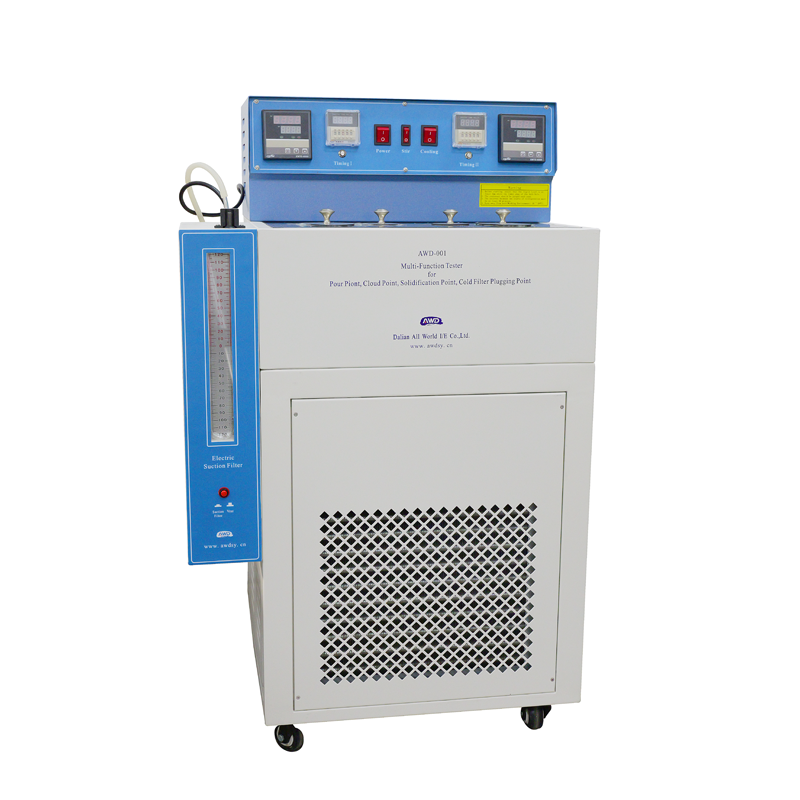

Caractéristiques de performance L'appareil de test multifonction basse température AWD-001 se compose d'un ensemble de test, d'une unité de réfrigération, d'un module de filtration sous vide à commande électrique, d'un mécanisme d'agitation et d'un système de contrôle numérique de la température. Chaque sous-système est conçu pour permettre la détermination du point d'écoulement (ASTM D97) et du point de trouble (ASTM D2500) dans le même bain, sans changement de matériel, garantissant ainsi l'obtention de résultats dans des conditions thermiques identiques.
Assemblage de test Le dispositif de test comprend des coupelles d'essai, un système de filtration, une pipette calibrée, un bain à basse température et un régulateur de température numérique. Le même couvercle de bain est compatible avec les enveloppes requises pour les tests de point d'écoulement (ASTM D97) et de point de trouble (ASTM D2500), permettant ainsi à l'opérateur de passer du point d'écoulement au point de trouble sans repositionner la sonde de réfrigération. Cette configuration maintient le gradient de température du bain à ±0,5 °C du haut vers le bas, une valeur plus précise que la tolérance indiquée dans les documents relatifs aux tests de point d'écoulement (ASTM D97) et de point de trouble (ASTM D2500).
unité de réfrigération Le groupe compresseur hermétique en cascade comprend un compresseur, un condenseur, un condenseur en cascade, un tube capillaire et un évaporateur. Sa technologie frigorifique éprouvée garantit une faible consommation d'énergie et une longue durée de vie, maintenant les températures du bain jusqu'à -70 °C pour les essais de point d'écoulement (ASTM D97) et de point de trouble (ASTM D2500). Ces essais étant réalisés par paliers de 3 °C, le contrôleur mémorise une routine de paliers de 3 °C qui peut être déclenchée dès que le seuil précédent est atteint, évitant ainsi à l'opérateur de devoir réinitialiser le thermostat à chaque cycle.
Module de filtration sous vide à commande électrique (pour point de bouchage du filtre froid) Ce module intègre un manomètre à tube en U, un réservoir d'eau à niveau constant, une pompe d'aspiration, une soupape de purge et toutes les conduites d'air nécessaires dans une seule unité compacte. L'aspiration et la purge à commande électrique éliminent la configuration manuelle complexe spécifiée dans la norme SH/T 0248 et garantissent des résultats fiables et reproductibles. Bien que ce module soit principalement conçu pour la détermination du point de colmatage du filtre à froid, le même matériel peut être utilisé pour le préconditionnement des échantillons avant la détermination du point d'écoulement (ASTM D97) ou du point de trouble (ASTM D2500), si la spécification exige des données combinées. L'utilisation d'une source de vide unique pour ces trois mesures (point d'écoulement ASTM D97, point de trouble ASTM D2500 et point de colmatage du filtre à froid) réduit l'encombrement de la paillasse et prévient la contamination croisée entre les coupelles d'essai.
Système de contrôle numérique de la température Le régulateur PID à microprocesseur maintient la température du bain et affiche en temps réel la température de consigne et la température réelle, facilitant ainsi le réglage et la correction des écarts. Un enregistreur de données intégré conserve les cent dernières mesures de point d'écoulement (ASTM D97) et de point de trouble (ASTM D2500) avec l'horodatage, permettant ainsi de réaliser des contrôles de répétabilité sans logiciel externe. Le micrologiciel du régulateur reconnaît automatiquement la configuration de la sonde pour les points d'écoulement et de trouble (ASTM D97 et ASTM D2500) et bascule l'unité d'affichage entre °C et °F selon la méthode sélectionnée, éliminant ainsi une source fréquente d'erreurs de transcription lors de la transmission des valeurs de point d'écoulement et de point de trouble (ASTM D97 et ASTM D2500) sur les certificats.
Paramètres techniques
Puissance absorbée : < 2 200 W
Alimentation : 220 V CA ±10 %, 50 Hz
Plage de températures : ambiantes à –69 °C
Stabilité thermique : ±0,5 °C
Temps de récupération : ≤ 100 min
Volume utile du bain : 200 mm × 90 mm × 20 mm
(Deux chambres indépendantes)
Produit de bain : Éthanol anhydre
Module de filtration à point de bouchage du filtre froid :
– Puissance absorbée : 0,1 kW
– Plage de pression différentielle : 0 – 240 mm H₂O
– Commande d'aspiration/de ventilation : Actionnement électrique par bouton-poussoir
Testeur multifonction basse température
Testeur multifonction basse température
Testeur multifonction basse température
Séquence opérationnelle pour le point d'écoulement ASTM D97 et le point de trouble ASTM D2500 Après avoir versé l'échantillon dans le récipient d'essai et l'avoir placé dans le collier isolant, l'opérateur sélectionne, sur l'écran tactile, le point d'écoulement (ASTM D97) ou le point de trouble (ASTM D2500). Le bain refroidit alors jusqu'au premier point de contrôle spécifié dans la norme ASTM D97 ou le point de trouble, maintient cette température pendant l'intervalle défini, puis invite l'opérateur à incliner le récipient (point d'écoulement ASTM D97) ou à observer l'échantillon (point de trouble ASTM D2500). Tous les points de contrôle sont enregistrés dans une mémoire non volatile ; ainsi, même en cas de coupure de courant pendant un essai, l'instrument reprend à la température correcte dès le rétablissement du courant. Cette fonction est particulièrement utile pour les essais nocturnes de point d'écoulement et de point de trouble ASTM D97 et ASTM D2500, lorsque le laboratoire est sans surveillance.
Répétabilité et reproductibilité du point d'écoulement ASTM D97 et du point de trouble ASTM D2500 Les essais de réception en usine montrent que la dispersion des résultats de point d'écoulement (ASTM D97) obtenus sur un même échantillon de gazole pendant dix jours est inférieure à 2 °C, ce qui est meilleur que la limite de reproductibilité de 3 °C spécifiée dans la norme ASTM D97. De même, la dispersion du point de trouble (ASTM D2500) est inférieure à 1 °C, contre une limite de 2 °C indiquée dans la norme ASTM D2500. Ces résultats sont obtenus en conservant une géométrie de bain identique pour chaque détermination de point d'écoulement (ASTM D97) et de point de trouble (ASTM D2500), et en utilisant le même thermomètre à résistance de platine pour les deux mesures, éliminant ainsi les biais liés à la mesure.
Maintenance et étalonnage du point d'écoulement ASTM D97 et du point de trouble ASTM D2500 Le circuit frigorifique est scellé à vie et ne nécessite aucune recharge sur site. L'étalonnage du capteur de température est vérifié à l'aide d'un thermomètre certifié à –40 °C et 0 °C, deux points encadrant la plage normale des essais de point d'écoulement (ASTM D97) et de point de trouble (ASTM D2500). Une correction en deux points est acceptée uniquement si l'écart est inférieur à ±0,2 °C, une valeur plus précise que la tolérance de ±0,5 °C admise pour les essais de point d'écoulement (ASTM D97) et de point de trouble (ASTM D2500). Aucun autre étalonnage n'est nécessaire pour ces essais, car le volume du bain est faible et la vitesse d'agitation est fixe, garantissant des conditions de transfert thermique identiques pour chaque essai.
Sécurité et ergonomie Le bain est isolé avec de la mousse sans CFC et sa paroi extérieure reste à température ambiante même lorsque le liquide intérieur atteint -70 °C pour les mesures de point d'écoulement (ASTM D97) et de point de trouble (ASTM D2500). Un verrou magnétique empêche l'ouverture du couvercle pendant le fonctionnement du compresseur, protégeant ainsi l'opérateur des brûlures par le froid et évitant tout déversement susceptible de fausser les résultats. Toutes les pièces en contact avec le liquide dans le circuit sont en acier inoxydable ou en PTFE, éliminant tout risque de corrosion pouvant contaminer l'échantillon et modifier le point d'écoulement ou le point de trouble d'un degré ou plus.
Résumé L'appareil multifonction AWD-001, destiné à mesurer les points d'écoulement (ASTM D97) et de trouble (ASTM D2500), offre la répétabilité requise par les laboratoires d'analyses commerciales. En intégrant ces mesures ainsi que le point de colmatage du filtre froid dans un seul appareil, il permet de réduire l'encombrement et les coûts d'investissement, tout en garantissant la traçabilité de chaque mesure (point d'écoulement et point de trouble) à une chaîne de capteurs étalonnée.
